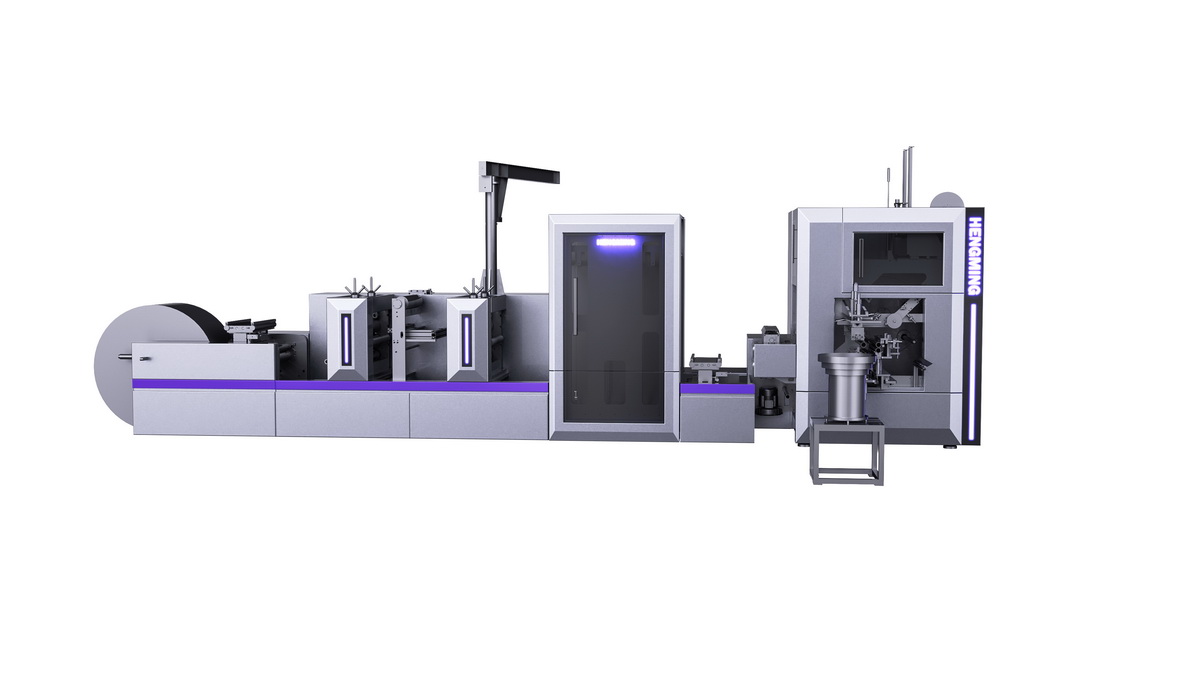

HM-MQSJ350/450/570 全自动模切分条复卷机

产品详情

主要特点
1、全自动分条复卷机具有自动穿管自动贴纸卷尾标。
2、全自动分条复卷机采用储纸印刷模切匀速工作方式，无需纸管涂胶，无反折自动卷绕收卷，无胶节省电费和胶水，生产效率高。
3、全自动分条复卷机可实现联机模切机，柔版印刷机等设备，配有1英寸、1.5英寸、3英寸等气胀轴互换。
4、模切采用50mm厚墙板增强模切精度和稳定性，模切底辊达到166齿（模切底辊越大高速越稳定跳动越小），采用D2材料，跳动控制在μ级，能实现38克底纸高速稳定模切。

全自动分切复卷机具有自动穿管，自动封口或贴标等功能，可实现在线不停机复卷，可接连模切机，分切机，柔版印刷机等设备。
复卷机配有1英寸，1.5英寸，3英寸等气胀轴，并可以互换，减少人工，提高效率。

设备规格参数及配置

型号	HM-MQS350	HM-MQS450	HM-MQS570
最大放卷直径	1200mm (大约 6000 m)	1200mm (大约 6000 m)	1200mm (大约 6000 m)
最大进纸宽度	350mm	450mm	570mm
纠偏	超声波纠偏一体机	超声波纠偏一体机	超声波纠偏一体机
模切长度	90T-150T	110T-175T	130T-200T
模切工位	三辊结构	三辊结构	三辊结构
模切速度	150m/min	150m/min	150m/min
模切精度	+-0.15mm	+-0.15mm	+-0.15mm
模切伺服	5sets	5sets	5sets
储纸架	1 伺服	1 伺服	1 伺服
储纸架	32 米	32 米	32 米
最大换卷速度	50-150mm	50-150mm	50-150mm
4轴气涨轴	25mm/40mm/76mm	25mm/40mm/76mm	25mm/40mm/76mm
最大收卷宽度	300mm	300mm	300mm
最小收卷宽度	40mm	40mm	40mm
有胶无胶	无胶环保	无胶环保	无胶环保
标准电源	380V 50Hz 3P （根据电压定制变压器）	380V 50Hz 3P （根据电压定制变压器）	380V 50Hz 3P （根据电压定制变压器）
功率	22kw	25kw	25kw
气源	0.8Mpa 1m3/min	0.8Mpa 1m3/min	0.8Mpa 1m3/min
外形尺寸	7300x3180x2800	7300x3280x2800	7300x3400x2800
重量	7200Kg	7700Kg	8300Kg
